Каква е основната структура на дроселната клапа?

Кои са компонентите, които изграждат основната структура на aдроселна клапа?

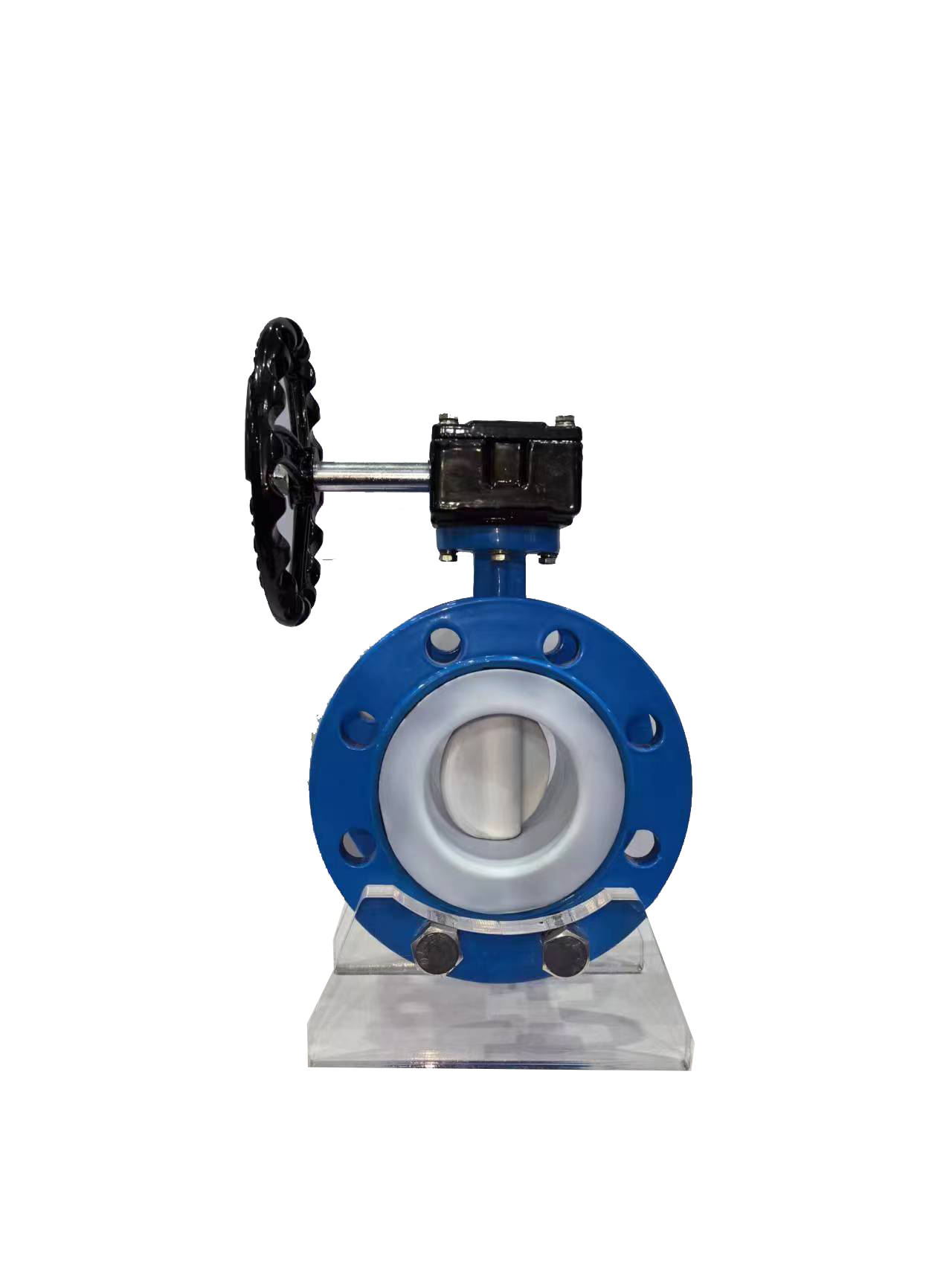

Основната структура на aдроселна клапавключва главно тяло на клапан, стебло на клапан, плоча на пеперуда и уплътнителен компонент. Тялото на вентила обикновено е права цилиндрична структура с гладки вътрешни стени за намаляване на съпротивлението на средния поток; Стеблото на клапана е свързано към задвижващото устройство и плочата на пеперудата, отговорна за предаването на въртящия момент и задвижването на плочата на бътерфлай да се върти; Плочата на пеперуда е компонент за отваряне и затваряне, който регулира потока чрез въртене около оста на стеблото на клапана (0 °~90 °), а формата му пряко влияе върху капацитета на потока; Уплътняващият компонент се състои от седло на клапана и уплътняващ материал, което пряко влияе върху съвместимостта и уплътнителните характеристики на средата.

Кои са основните детайли надроселна клападизайн на плоча?

Като основен компонент на дроселните клапи, дизайнът на дроселните плочи влияе пряко върху характеристиките на потока и ефективността на уплътняването. Стандартната обтекаема пеперудна плоча има дъгообразен ръб, който може да намали съпротивлението на течността, но радиусът на кривината трябва да съответства на диаметъра на тръбопровода, в противен случай е лесно да се образуват вихри; Ексцентричните плочи на пеперуда (като единичен ексцентрик, двоен ексцентрик и троен ексцентрик) намаляват износването на уплътнителната повърхност чрез изместване на центъра на стеблото на клапана, като тройната ексцентрична плоча на пеперуда добавя допълнителен ъгъл на наклон за постигане на нулево изтичане и висока устойчивост на температура и налягане; Неправилната плоча тип пеперуда е проектирана с направляващи ребра за среда, съдържаща частици, за да се избегне блокиране на частици.

Как уплътнителният компонент на дроселните клапи влияе върху производителността?

Уплътняващият компонент е ключът към постигане на прекъсване на средата и регулиране на потока в дроселните клапи. Материалът на седлото на клапана трябва да бъде избран според характеристиките на средата, като нитрилен каучук (NBR) с добра маслоустойчивост, но лесно втвърдяващ се при ниски температури, и флуорокаучук (FKM) със силна устойчивост на корозия, но висока цена; Металното гнездо на клапана трябва да съответства на разликата в твърдостта на материала на плочата на пеперуда, за да се избегне изтичане, причинено от взаимно триене. В допълнение, съотношението на налягането при уплътняване трябва да се контролира прецизно. Ако е твърде високо, това ще доведе до деформация на седлото на клапана, а ако е твърде ниско, няма да приляга плътно, което пряко засяга ефекта на уплътняване.
