Как фланцовият възвратен клапан подобрява безопасността на промишлените тръбопроводи?

Какво представлява фланцовият възвратен клапан?

Възвратният клапан с фланец е вид автоматичен клапан, предназначен да позволява поток на течност в една посока, като същевременно предотвратява обратния поток. Вентилът използва фланцови връзки за сигурен монтаж в индустриални тръбопроводни системи. За разлика от ръчно управляваните вентили, възвратните клапани работят автоматично въз основа на налягането в системата.

Когато течността се движи в желаната посока, вентилът се отваря автоматично. Ако възникне обратен поток, вентилът се затваря незабавно, за да защити помпите, тръбопроводите и оборудването от удари на налягането и повреда на обратния поток.

Фланцовите връзки осигуряват отлично уплътняване и структурна стабилност, което прави тези вентили идеални за приложения с високо налягане и голям диаметър.

Как работи фланцовият възвратен клапан?

Принципът на работа на фланцовия възвратен клапан е относително прост, но много ефективен. Клапанът се отваря, когато налягането на флуида напред надвиши налягането на крекинг. След като потокът спре или се обърне, вътрешният диск автоматично се връща в затворено положение.

Различните конструкции на клапаните използват различни механизми за затваряне:

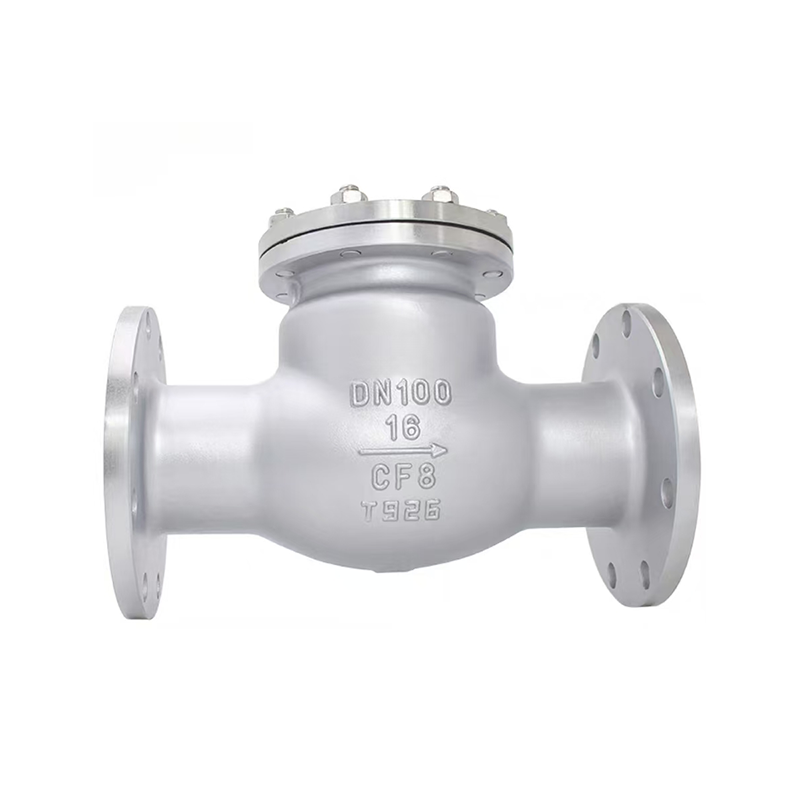

• Въртящите се възвратни клапани използват шарнирен диск.
• Възвратните клапани за повдигане използват вертикално движение на диска.
• Възвратните клапани с двойна плоча използват плочи с помощта на пружина.
• Безшумните възвратни клапани намаляват ефекта на водния чук.

Този автоматичен механизъм помага за защита на индустриалните системи от:

• Замърсяване с обратен поток
• Повреда при обръщане на помпата
• Воден чук
• Нестабилност на налягането
• Изтичане на тръбопровод

Основни предимства на фланцовите възвратни клапани

Индустриалните съоръжения избират фланцови възвратни клапани, защото осигуряват дългосрочни експлоатационни предимства.

Често срещани типове фланцови възвратни клапани

Различните индустриални системи изискват различни конструкции на възвратни клапани. Избирането на правилния тип подобрява производителността и надеждността.

Индустриални приложения

Фланцовите възвратни клапани се използват широко в множество индустрии поради тяхната надеждност и проста автоматична работа.

• Водоснабдителни системи
• Пречиствателни станции за отпадни води
• Нефтопроводи и газопроводи
• Нефтохимически съоръжения
• Електрически централи
• Морски инженерни системи
• ОВК циркулационни системи
• Промишлени помпени станции

В среди за химическа обработка често се предпочитат устойчиви на корозия материали като неръждаема стомана. В системите с високо налягане обикновено се избират клапани от въглеродна стомана или кована стомана за подобрена структурна здравина.

Как да изберем правилния клапан

Изборът на правилния фланцов възвратен клапан изисква внимателна оценка на работните условия.

Ключовите фактори включват:

• Работно налягане
• Температура на флуида
• Размер на тръбопровода
• Тип медия
• Скорост на потока
• Излагане на корозия
• Ориентация на монтажа

Промишлените купувачи също трябва да проверят стандартите за съответствие като ANSI, API, DIN или BS спецификации в зависимост от изискванията на проекта.

Съвети за инсталиране и поддръжка

Правилният монтаж значително подобрява производителността и експлоатационния живот на клапана.

• Монтирайте вентила според стрелката на посоката на потока.
• Уверете се, че фланецът е подравнен, преди да затегнете болтовете.
• Избягвайте прекомерната вибрация на тръбопровода.
• Редовно проверявайте уплътнителните повърхности.
• Следете необичаен шум или промени в налягането.
• Почиствайте вътрешните компоненти по време на спиране поради поддръжка.

Неправилният монтаж може да причини изтичане, прекомерно износване или повреда на клапана. Рутинната проверка помага да се идентифицират проблемите, преди те да доведат до скъпи престои.

Фланцов възвратен клапан срещу други типове вентили

Много промишлени купувачи сравняват възвратните клапани със шибърни или сферични кранове. Функциите им обаче са различни.

Поради тяхната автоматична работа фланцовите възвратни клапани са от съществено значение в системи, където защитата срещу обратен поток е критична.

ЧЗВ

Заключение

Фланцовите възвратни вентили са основни компоненти в индустриалните тръбопроводни системи. Те помагат за предотвратяване на обратния поток, защитават оборудването, подобряват безопасността при работа и намаляват разходите за поддръжка. Независимо дали се използва в системи за пречистване на вода, нефт и газ, химическа обработка или HVAC системи, изборът на правилния дизайн и материал на вентила може значително да подобри дългосрочната производителност на системата.

Вентил Shengshi Huagongосигурява надеждни индустриални решения за вентили, предназначени за взискателни приложения. Ако търсите издръжливи и високоефективни фланцови възвратни клапани за вашия проект, изборът на доверен производител е от решаващо значение за дългосрочния оперативен успех.
