Какви са класификациите на възвратните клапани?

Като ключово оборудване за предотвратяване на среден обратен поток,възвратни клапанисе използват широко в тръбопроводни системи. Според различните структури и принципи на работа възвратните клапани се разделят главно на следните категории:

1. Възвратен клапан

Въртящият се възвратен клапан се отваря и затваря чрез завъртане на диска на клапана около фиксирана ос. Когато средата тече напред, дискът на клапана се отваря; При реверсиране дискът на клапана се затваря под собственото си тегло и силата на реакция на средата. Предимствата му са ниско съпротивление на потока, бързо отваряне и затваряне, подходящо за сценарии с голям диаметър и нисък дебит, като изходи на помпи или хоризонтални тръбопроводи. Въпреки това може да възникне ефект на воден чук при високоскоростен поток и е необходимо буферно устройство.

2. Възвратен клапан за повдигане

Вентилният диск на асансьоравъзвратен клапансе движи по вертикалната ос на тялото на клапана. Когато тече напред, средното налягане избутва диска на клапана нагоре; При движение назад дискът на клапана пада под действието на гравитацията или силата на пружината, отрязвайки средата. Този тип възвратен клапан има добри характеристики на уплътняване, но висока устойчивост на потока и се използва най-вече в приложения с малък калибър, високо налягане или вертикално монтирани, като парни системи.

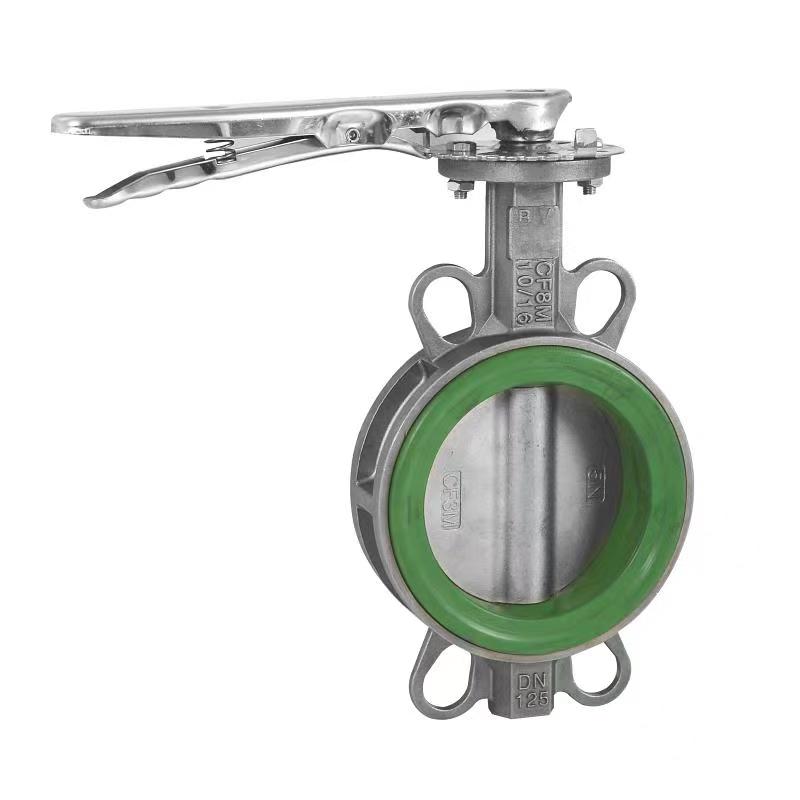

3. Бътерфлай възвратна клапа

Бътерфлай възвратната клапа съчетава характеристиките на ротационни и бътерфлай клапи, с кръгъл диск, който се върти около централната ос. Той има компактна структура и леко тегло, подходящ за тръбопроводи с голям диаметър и ниско налягане и обикновено се използва във водоснабдителното и дренажно инженерство. Но уплътнението е сравнително слабо и изисква редовна поддръжка.

4. Мембранен възвратен клапан

Мембранните възвратни клапани използват еластичната деформация на гумените диафрагми, за да контролират отварянето и затварянето. Когато средата тече напред, диафрагмата се разтяга отворена; При движение на заден ход диафрагмата отскача, за да уплътни канала. Този тип възвратен клапан няма механично триене и има дълъг експлоатационен живот, но неговата устойчивост на температура и налягане е ограничена и се използва най-вече за почистващи среди или системи с ниско налягане.

5. Бутален възвратен клапан

Възвратният клапан на буталото се отваря и затваря чрез взаимодействието на буталото и пружината. Средното налягане преодолява силата на пружината, за да избута буталото да се движи, а пружината се връща и затваря при движение назад. Той има отлични характеристики на уплътняване и е подходящ за среда с висока температура и високо налягане, като нефтохимическата промишленост, но структурата му е сложна и цената е висока.

Приложимите сценарии на различни видовевъзвратни клапанитрябва да бъдат изчерпателно избрани въз основа на характеристиките на средата, налягането, скоростта на потока и условията на монтаж, за да се гарантира безопасна и ефективна работа на системата.
