Избор на клапана на пеперуди: Как да изберете между меко уплътнение и твърдо уплътнение?

Пеперуда клапанИзбор: Как да изберете между меко уплътнение и твърд уплътнение?

При селекцията на клапаните на пеперудите изборът между меки запечатани клапани на пеперуди и твърдо запечатани клапани от пеперуди директно влияе върху запечатващите характеристики на системата, експлоатационния живот и разходите. Основната разлика между двете се крие в уплътнителния материал и приложимите сценарии, които трябва да бъдат цялостно оценени от три аспекта: средни характеристики, температура и налягане и честота на отваряне и затваряне.

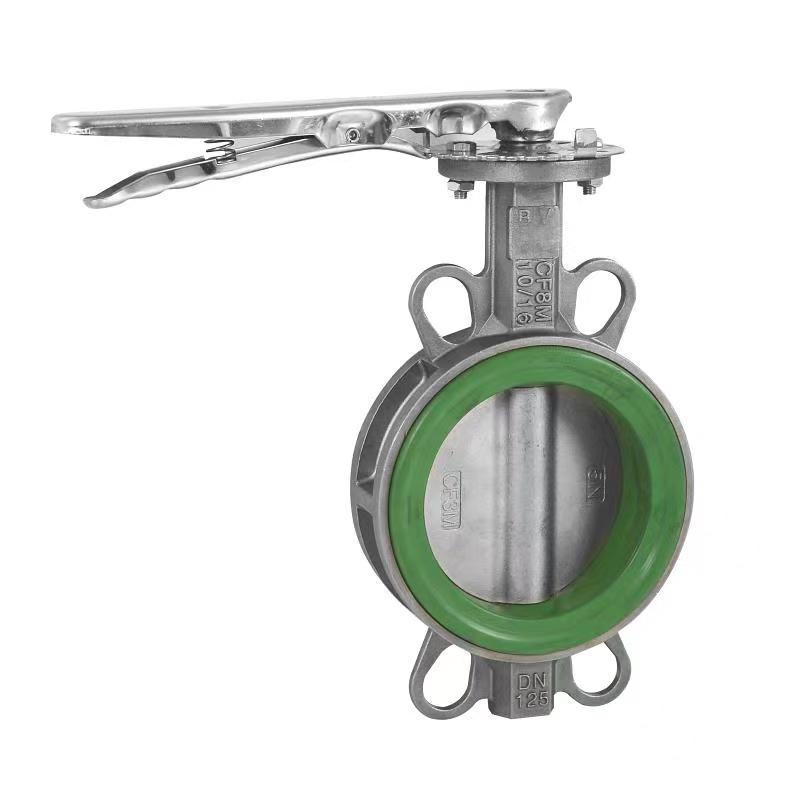

Уплътняващата двойка меки запечатаниклапани от пеперудиЧесто използва каучук (като нитрилен каучук, EPDM каучук) или флуоропластичен (като PTFE), който има предимствата на уплътняването на нулев изтичане и ниския въртящ момент на отваряне и затваряне. Когато средата е чиста вода, газ или слабо корозивна течност (като канализация, климатизация, циркулираща вода), а налягането е ≤ 1,6MPa, мекият запечатан клапан за пеперуди може да постигне двупосочно ниво на уплътняване на мехурчета с еластичната си уплътняваща повърхност, особено подходяща за случаи със строги изисквания за скорост на изтичане (като водоснабдяване на тръбопровода, особено подходяща за случаи със строги изисквания за скорост на изтичане (като водоснабдяване, особено за обработка на храна). Трябва обаче да се отбележи, че горната граница на температурно съпротивление за каучук обикновено е 120 ℃, а за флуоропластиката е 180 ℃. Превишаването на този диапазон може да доведе до втвърдяващата се повърхност или деформация, което води до изтичане.

Твърдо запечатаните клапани с пеперуди постигат висока температура и устойчивост на високо налягане чрез метал (като неръждаема стомана, твърда сплав) до метал или метал до керамични уплътняващи двойки. В условията на работа на пара, термично масло, високотемпературен газ (като над 300 ℃) или частици (като суспензия, летяща пепел), твърдата уплътняваща повърхност на твърдо запечатания клапан на пеперудите може да устои на износване и ерозия, а животът на обслужването е 3-5 пъти по-голям от този на мекото уплътнение. Например, двойните ексцентрични твърди запечатани клапани от пеперуди обикновено се използват в тръбопроводи за захранване на котел в електроенергийната индустрия. Ексцентричната им структура може да намали триенето на уплътнителната повърхност, като същевременно балансира температурното съпротивление и гъвкавостта на отваряне и затваряне.

Има две основни погрешни схващания, които трябва да сте наясно при избора на продукт: Първо, човек не трябва да преследва сляпо твърди уплътнения. Ако в средата няма частици с висока температура, високата цена и голямата сила на отваряне и затваряне на твърдо запечатани клапани на пеперуди стават недостатъци; Второ, меки запечатани клапани на пеперуди ≠ ниско налягане. Чрез сгъстяване на тялото на клапана и укрепване на дизайна на уплътнител, някои меки запечатани клапани на пеперуди могат да издържат на налягане от 2,5MPa, но сертифицирането на материали (като WRAS, CE) трябва да бъде потвърдено с производителя.

Заключение: Меко запечатаноклапани от пеперудиса предпочитани за среди за почистване на стайна температура, докато твърдо запечатаните клапани за пеперуди са предпочитани за среди с високотемпературни частици; Ако условията на работа са между двете (като гореща вода при 150 ℃), композитен клапан на пеперуда с метална уплътняваща повърхност, напръскана с керамика или заварена с твърда сплав, може да се счита за балансиране на производителността и разходите.
