Има ли изисквания за посоката на монтаж на дроселните клапи?

Посоката на монтаж надроселна клапаs трябва да се определят според техния тип и условия на работа. Двупосочните запечатани дроселни клапи обикновено нямат строги изисквания за посоката, но има препоръчителни указания за монтаж; Еднопосочната запечатана дроселна клапа трябва да се монтира в посоката, посочена от стрелката, а посоката на стеблото на вентила трябва да избягва вертикално надолу, за да се осигури безопасна работа и ефективност на уплътняването.

Бътерфлай клапите са разделени на два вида: двупосочно уплътнение и еднопосочно уплътнение. За двупосочно запечатанобътерфлай клапи, теоретично няма строги ограничения за посоката на монтаж, но има препоръчителни указания за монтаж в практическото инженерство. Например, в хоризонтален тръбопровод, посоката на стеблото на клапана може да бъде избрана в реда на вертикален нагоре, хоризонтален и 45 ° наклон нагоре. Този метод на монтаж е лесен за работа и може да осигури еднаквост на уплътнението. За дроселни клапи с голям диаметър (като DN500 и по-високи) се препоръчва тялото на вентила да се монтира хоризонтално, а задвижващият механизъм отгоре, за да се избегне влиянието на собственото тегло на пластината на клапана върху въртящия момент. Ако тръбопроводната среда съдържа утайки (като кал, пясък и вода), се препоръчва потокът на средата да навлиза от задната страна на уплътнителната повърхност на плочата на клапана, за да се намали износването и да се удължи живота на клапана.

Монтажът на еднопосочно запечатанбътерфлай клапиима ясни изисквания за посока. Корпусът на вентила обикновено е маркиран със стрелки и посоката на стрелката трябва да съответства на посоката на потока на средата в тръбопровода по време на монтажа, в противен случай може да причини повреда на уплътнението или изтичане на среда.

Както двупосочните, така и еднопосочните дроселни клапи не се допускат да се монтират вертикално надолу по посока на стеблото на вентила. Ако стеблото на клапана е обърнато надолу, тръбопроводната среда може да изтече от стеблото на клапана, особено при транспортиране на киселинни, алкални и токсични среди, което представлява заплаха за личната безопасност на операторите. В допълнение, монтирането на стеблото на клапана надолу ще увеличи трудността на работа, изисквайки от оператора да вдигне главата си за работа, което не е в съответствие с ергономичния дизайн.

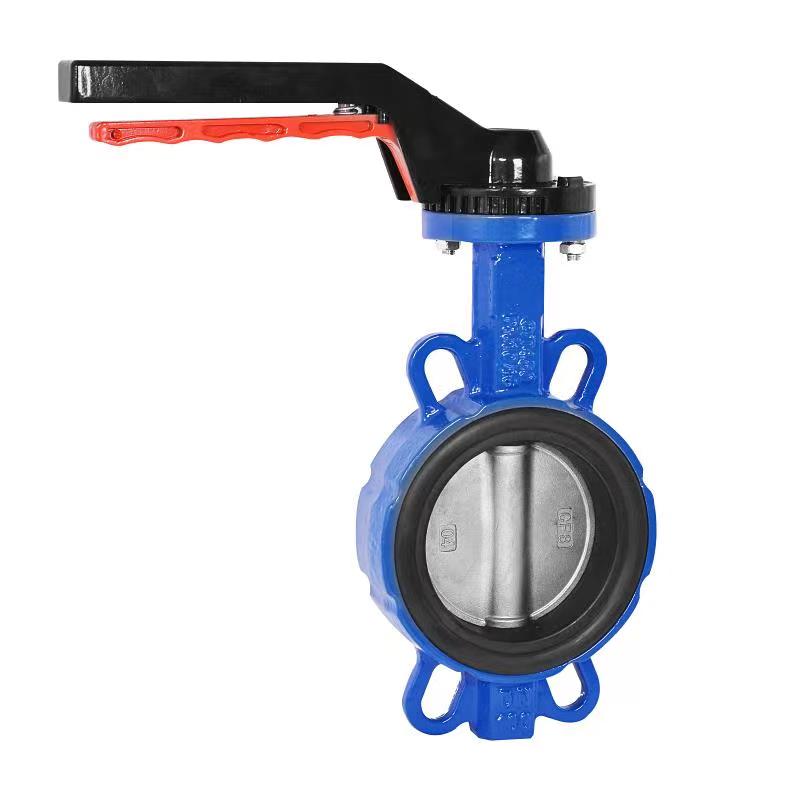

Монтажната позиция на дроселните клапи трябва да е лесна за работа. Дръжката или ръчното колело на ръчните бътерфлай клапи обикновено е на 1,2 метра от работния под, приблизително до позицията на гърдите, което прави отварянето и затварянето по-лесно. Ако вентилът е монтиран на земята, ръчното колело или дръжката трябва да сочат нагоре и да не се накланят; Ако е инсталиран срещу стени или оборудване, оставете място за изправени оператори, за да избегнете работа от небето.
