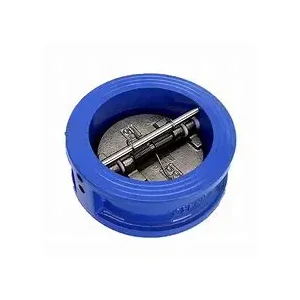

Чугунен пеперуда Проверете клапана

Връзката от типа на вафли на нашия вентил за проверка на чугун с пеперуда улеснява инсталирането. Той може да бъде плътно притиснат между два фланца, спестявайки много инсталационно пространство и е много подходящ за сценарии за оформление на тръбопровода, ограничен от пространството.

Структура и принцип на работа

(I) Структурен дизайн

Контролният клапан на чугунната вафла се състои главно от основни части, като корпус на клапана, клапан диск, стъбло на клапана, пружина (оборудвана с някои модели). Корпусът на клапана се хвърля във чугун, осигурявайки твърда опора и стабилна структурна основа за целия клапан. ДИСКЪТ НА КЛАВАТА Е КЛЮЧОВ КОМПОНЕНТ ЗА ДОПЪЛНИТЕЛЕН ФУНКЦИЯ. Неговата форма и структурен дизайн варират в зависимост от различните условия на труд. Общите форми включват единичен диск и двоен диск. Стъблото на клапана се използва за свързване на клапанния диск и насочване на неговата траектория на движение, за да се гарантира, че клапанният диск се движи точно и гладко по време на отваряне и затваряне. Някои контролни клапани са оборудвани с пружини. Функцията на пружината е да подпомага клапанния диск да се затвори, да подобри уплътнението при затваряне и да намали появата на воден чук до известна степен.

(Ii) Работен механизъм

Когато средата тече в нормална посока, налягането, генерирано от средата, ще избута клапанния диск, за да преодолее собствената си гравитация и възможното устойчивост на пружина, така че да се отвори клапанният диск около стъблото на клапана или щифта. По това време средата може да преминава гладко през клапана, а цялата тръбопроводна система е в нормално състояние на потока. След като носителят има тенденция да се връща назад, обратното налягане, генерирано от обратния поток на средата, и тежестта на самия клапан диск ще накара диска на клапана да се върти бързо в противоположната посока и да се побере плътно към седалката на клапана, като по този начин се отрязва, че системата на рефлексия на носителя винаги, предотвратявайки задния поток.
